Descrição

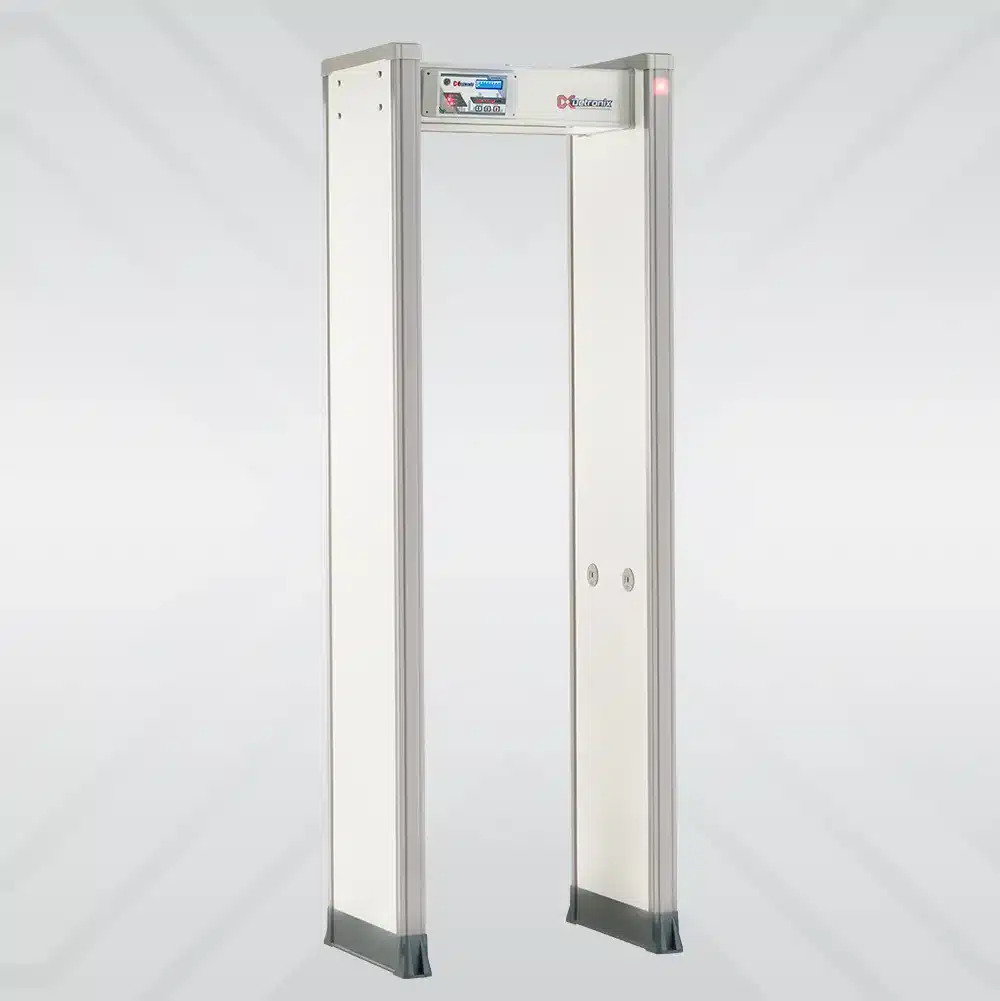

MettusHS multizonas, equipamento que faz parte de uma linha de Detectores de Metais para passagem de altíssima sensibilidade desenvolvido para satisfazer necessidades de segurança e inspeções mais severas. A sua utilização é indicada para penitenciárias, almoxarifados, indústrias ou outras aplicações em que seja exigida a intercepção de massas metálicas de pequenas dimensões, ainda que escondidas em bolsos, calçados, luvas, axilas ou cavidades corpóreas.
Este aparelho incorpora tecnologia multizonas, onde a visualização das zonas ocorre através de barra luminosa lateral. A divisão por zona de detecção permite identificar com facilidade a posição em que o objeto está localizado, agilizando a revista e reduzindo o tempo de inspeção.
Tecnologia Multizonas
Modelos HS3 (três), HS6 (seis) ou HS11 (onze) zonas e coluna luminosa da posição do objeto detectado.
Estrutura
Construído em materiais de alta resistência possui uma estrutura robusta que oferece excelente estabilidade e resistência a impactos acidentais como colisões, choques ou pressões provocadas pelo tráfego de pessoas e seus pertences.
Permite limpeza sem deformação de suas peças e materiais.
Os acabamentos com perfis de alta resistência, com bordas arredondadas são livres de cantos ou pontas angulosas que possam causar danos em pessoas ou vestimentas.

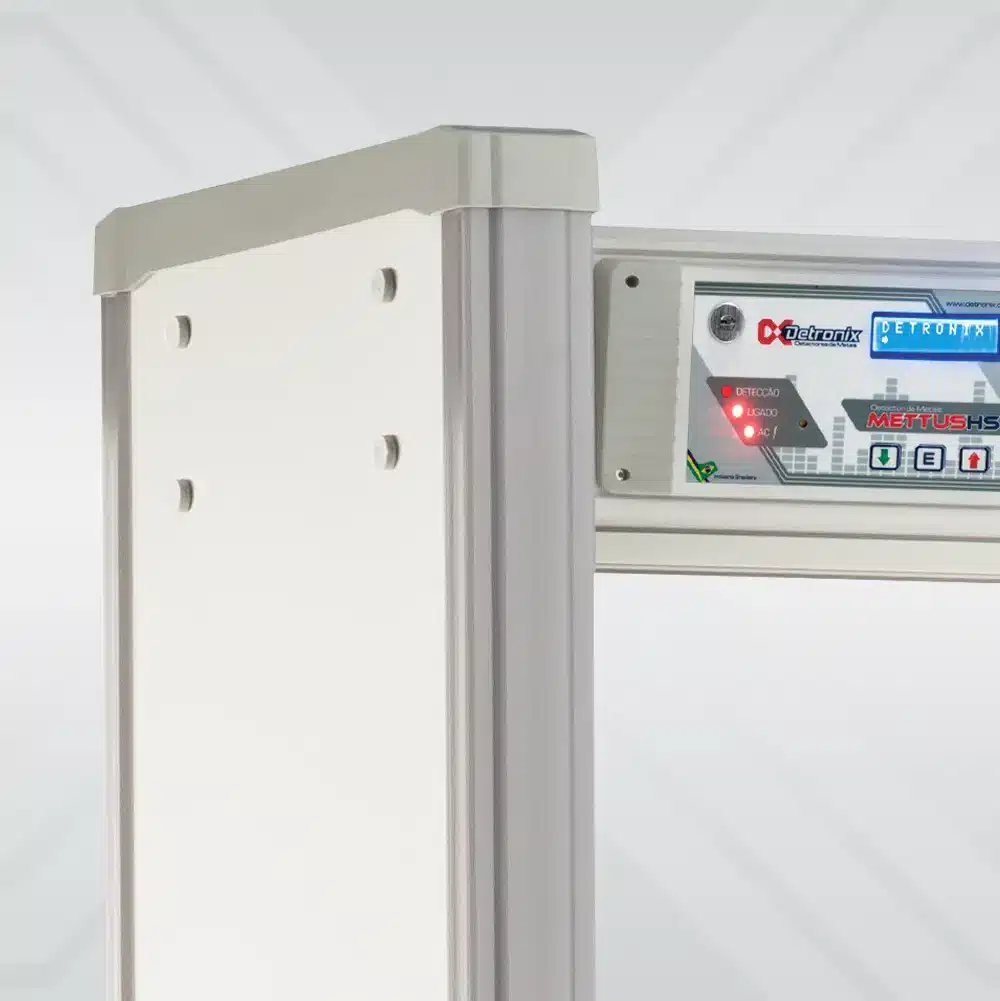

As bases de acabamento tanto na parte superior das antenas quanto na parte inferior proporcionam uma excelente proteção a umidade.
Estrutura superior para alocação dos circuitos com possibilidade de fechamento com chave.
Dimensões
As dimensões do pórtico podem ser ajustadas de acordo com a necessidade do cliente, sempre observando os limites que garantam a funcionalidade e a excelência em detecção.
Os padrões são:
A: 750mm (830, 890 e 930mm)
B: 620mm (700, 760 e 800mm)*
C: 2050mm
D: 2240mm
E: 485mm
F: 530mm
* As medidas podem variar de acordo com a necessidade do cliente.
Peso médio: 72kg.
Painel de controle
O painel de controle possui todos os recursos para operação e configuração do pórtico:
- Chave LIGA/ DESLIGA
- Display: tela/visor onde se lê as funções de programação do detector de metais.
- LED AC: indica que a alimentação elétrica está ligada.
- Seta para baixo: utilizada para decrescer uma unidade numérica, rolar tela e selecionar parâmetros a esquerda.
- Tecla E: utilizada para confirmar a programação.
- Seta para cima: utilizada para acrescer uma unidade numérica, rolar tela e selecionar parâmetros a direita.
- Buzzer: sinalizador sonoro para detecção.
Principais características
- Sensibilidade: possui 100 níveis de programação independente por zona
- Ajuste por Amostra: ajuste da sensibilidade por amostragem do objeto
- Operação Manual: comando é utilizado somente em portais montados em conjunto com portas giratórias que tenham a eletrônica completa da Detronix. Serve para travar e destravar a porta quando o controle remoto não estiver atuando
- Controle Remoto: configuração para alterar funcionamento do controle remoto entre travar/destravar ou somente para destravar a porta
- Linguagem: função altera o idioma entre português, inglês e espanhol do painel de controle
- Substituir Senha: possibilita a alteração da senha
- Contadores: contadores de passagem bidirecional para contagem de entrantes, saintes e detecções com cálculo estatístico

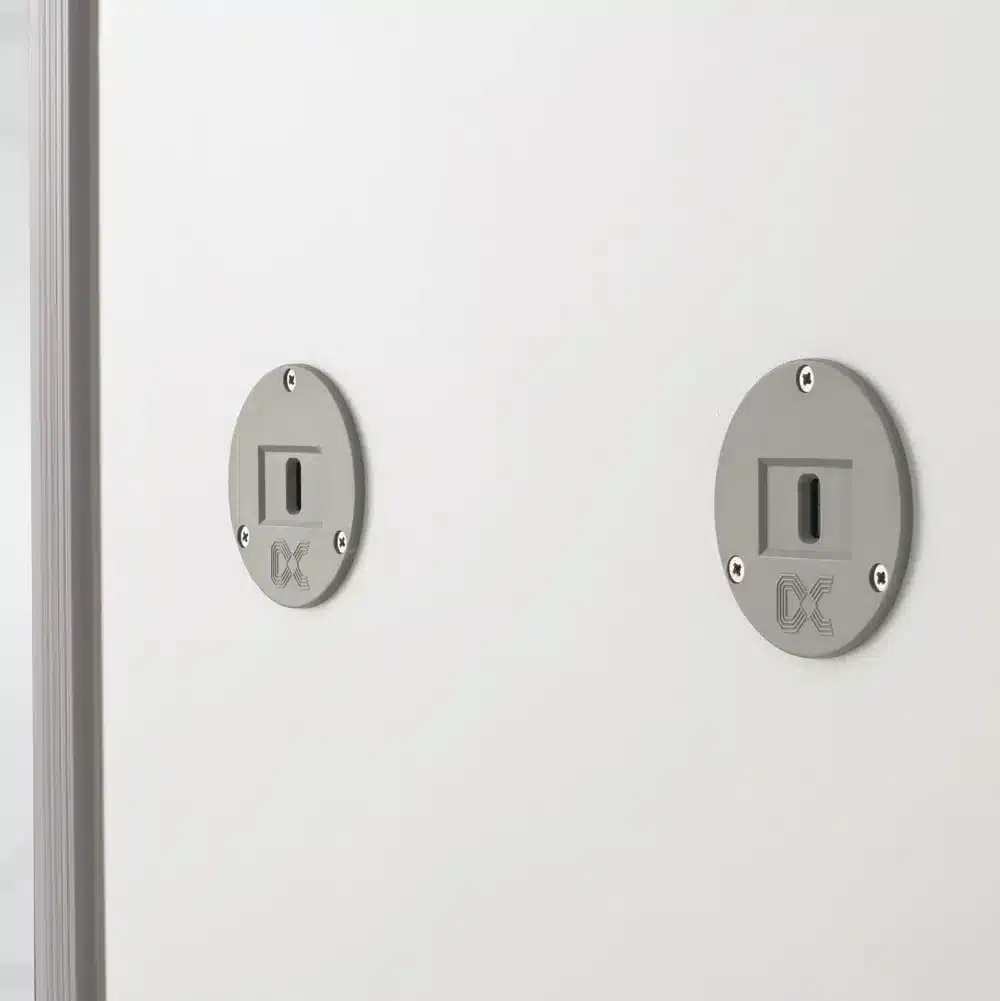

- Inibição por IV: como opcional, o inibidor pode ser ativado para evitar que o pórtico alarme com grandes metais passando pelo lado externo
- Contagem: Este comando serve para visualizar o número de detecções que ocorreram no período
- Volume do Alarme: ajuste de volume do alarme em 10 níveis
- Período do Alarme: ajuste do período de duração do alarme
- Tom do Alarme: programação do tom para diferenciar entre pórticos instalados no mesmo ambiente
- Baud Rate: nesta função selecionamos a taxa de comunicação com um PC
- Tempo de Uso: apresenta quantas horas o pórtico operou
- Número de Série: apresenta o número de série do pórtico
- Versão Firmware: apresenta a versão do firmware gravado no circuito
- Desligar: comando serve para desligar o detector
- Funções Avançadas: libera acesso a funções especificas de nível técnico
- Sair: sai do menu de configurações
- Consumo do Equipamento: 60W
Normas e segurança
Não oferece risco às pessoas e está em conformidade com as seguintes normas:
• Conformidade com a norma ABNT NBR 5410 (Itens de segurança)
• Atende os requisitos de proteção IP definidos pela norma IEC 60529
• Atende os requisitos de detecção das normas NIJ-STD-0601-00 (Níveis 4 e 5)
• Detectores de metais não emitem radiação ionizante, portanto não é necessária a manifestação da CNEN. Esta aprovação da CNEN se enquadra apenas para equipamentos que emitem radiação ionizante, como exemplo: Raios X, Body Scan, etc…
Opcional para ambiente externo
Estrutura WP com grau de proteção de IP 53 até IP 65; Opcional que conta com chave para abertura do módulo superior que é confeccionado em alumínio com pintura eletrostática de alta resistência, onde ficam armazenados os circuitos eletrônicos.
Opcionais
- Nobreak integrado de no mínimo 90 minutos;
- Programação local ou remota com possibilidade de conexão à rede ethernet;
- Sorteador aleatório integrado;
- Controle remoto de programação para configuração do portal a distância;
- Controle remoto – Trava/destrava porta, quando montado em conjunto com porta giratória;
- Barras de led’s adicionais – indicadoras de zonas de detecção;
- Módulo lateral para conexões elétricas e ethernet*;
- Software Mettus Net para monitoramento e configuração através de PC*;
- Rodízios para movimentação.
*Modelo HS3 zonas, isento de conexão ethernet, monitoramento e configuração através de PC.
**Os opcionais poderão ser inseridos a qualquer tempo para compor especificações técnicas previamente definidas pelo cliente.
