Descrição

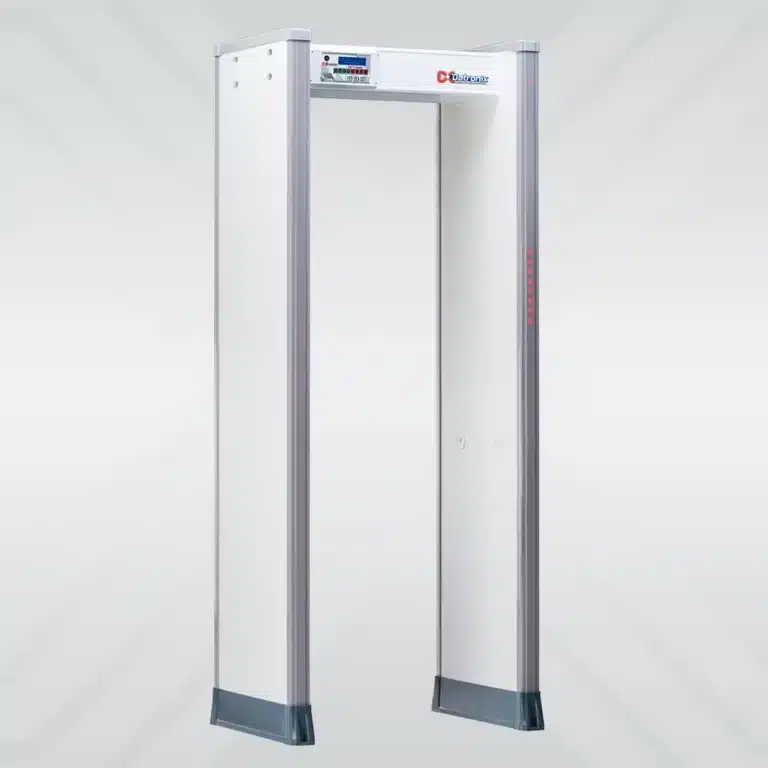

O pórtico MettusHS+, equipamento que faz parte de uma linha de Detectores de Metais multizonas com programação avançada que disponibiliza funções com ajustes digitais de diversos parâmetros. Com elevadíssima imunidade a ruídos, excelente estabilidade, elevada uniformidade e discriminação de detecção é altamente indicado para utilização em locais que exijam extrema segurança, cumpre os requisitos da norma NIJ Standard 0601.02.
O MettusHS+ estabelece requisitos de sensibilidade, discriminação e imunidade para instituições de segurança pública e penitenciárias.
TECNOLOGIA MULTIZONAS
Possui 8 (oito) zonas e coluna luminosa da posição do objeto detectado.
ESTRUTURA
Construído em materiais de alta resistência possui uma estrutura robusta que oferece excelente estabilidade e resistência a impactos acidentais como colisões, choques ou pressões provocadas pelo tráfego de pessoas e seus pertences.
Permite limpeza sem deformação de suas peças e materiais.
Os acabamentos com perfis de alta resistência, com bordas arredondadas são livres de cantos ou pontas angulosas que possam causar danos em pessoas ou vestimentas.
As bases de acabamento tanto na parte superior das antenas quanto na parte inferior proporcionam uma excelente proteção a umidade.
Estrutura superior para alocação dos circuitos com possibilidade de fechamento com chave.
DIMENSÕES
As dimensões do pórtico podem ser ajustadas de acordo com a necessidade do cliente, sempre observando os limites que garantam a funcionalidade e a excelência em detecção.
Os padrões são:
A: 820mm ou 880mm
B: 700mm ou 760mm
C: 2050mm
D: 2255mm
E: 615mm
F: 665mm
* As medidas podem variar de acordo com a necessidade do cliente.
Peso médio: 95kg.
PAINEL DE CONTROLE
As dimensões do pórtico podem serem ajustadas de acordo com a necessidade do cliente, sempre observando os limites que garantam a funcionalidade e a excelência em detecção.
- Chave LIGA/ DESLIGA
- Bargraph de LED: visualização da intensidade do sinal de detecção.
- Display: tela/visor onde se lê as funções de programação do detector de metais.
- LED LIGADO: indica que o equipamento está em operação.
- LED AC: indica que a alimentação elétrica está ligada.
- Seta para BAIXO: utilizada para decrescer uma unidade numérica, rolar tela e selecionar parâmetros a esquerda.
- Tecla E: utilizada para confirmar a programação.
- Seta para CIMA: utilizada para acrescer uma unidade numérica, rolar tela e selecionar parâmetros a direita.
- Buzzer: sinalizador sonoro para detecção.
PRINCIPAIS CARACTERÍSTICAS
- Sensibilidade: possui 100 níveis de programação independente por zona
- Programas: 10 programas de detecção pré-selecionados
- Ajuste por Amostra: ajuste da sensibilidade por amostragem do objeto
- Operação Manual: comando é utilizado somente em portais montados em conjunto com portas giratórias que tenham a eletrônica completa da Detronix. Serve para travar e destravar a porta quando o controle remoto não estiver atuando
- Controle Remoto: configuração para alterar funcionamento do controle remoto entre travar/destravar ou somente para destravar a porta
- Linguagem: função altera o idioma entre português, inglês e espanhol do painel de controle
- Substituir Senha: possibilita a alteração da senha
- Contadores: contadores de passagem bidirecional para contagem de entrantes, saintes e detecções com cálculo estatístico
- Inibição por IV: como opcional, o inibidor pode
- ser ativado para evitar que o pórtico alarme com grandes metais passando pelo lado externo
- Canais: possui 20 canais de operação
- Volume do Alarme: ajuste de volume do alarme em 10 níveis
- Período do Alarme: ajuste do período de duração do alarme
- Tom do Alarme: programação do tom para diferenciar entre pórticos instalados no mesmo ambiente
- Eventos: Esta função mostra o horário e a data dos últimos 5000 eventos ocorridos.
- Baud Rate: nesta função selecionamos a taxa de comunicação com um PC
- Tempo de Uso: apresenta quantas horas o pórtico operou
- Número de Série: apresenta o número de série do pórtico
- Versão Firmware: apresenta a versão o firmware gravado no circuito
- Desligar: comando serve para desligar o detector
- Funções Avançadas: libera acesso a funções especificas de nível técnico
- Sair: sai do menu de configurações
NORMAS E SEGURANÇA
• Inocuidade aos sistemas de suporte à vida, como: marca-passos, implante coclear, etc. O equipamento não oferece riscos às gestantes.
• Não oferece risco às pessoas e está em conformidade com as seguintes normas:
• IEC 61000-4-2 • IEC 61000-4-3
• IEC 61000-4-4 • IEC 61000-4-5
• IEC 61000-4-6 • IEC 61000-4-8
• IEC 61000-6-4 e CISPR22
• Laudos comprobatórios emitidos pelo INPE (Instituto Nacional de Pesquisas Espaciais) Laboratório acreditado pelo INMETRO
• Conformidade com a norma NBR 5410 (Itens de segurança)
• Atende os requisitos de proteção IP definidos pela norma IEC 60529
• Capacidade de detecção da NILECJ- Standard 0601.00 (1 a 5) e da NIJ Standard 0601.02 (grande, médio e pequenos)
• Capacidade de detecção de armas de fogo, armas brancas e pequenos canivetes
• Detectores de metais não emitem radiação ionizante, portanto não é necessária a manifestação da CNEN. Esta aprovação da CNEN se enquadra apenas para equipamentos que emitem radiação ionizante, como exemplo: Raios X, Body Scan, etc.
OPCIONAL PARA AMBIENTE EXTERNO
Estrutura WP com grau de proteção de IP 53 até IP 65; Opcional que conta com chave para abertura do módulo superior que é confeccionado em alumínio com pintura eletrostática de alta resistência, onde ficam armazenados os circuitos eletrônicos.
OPCIONAIS
- Nobreak integrado de no mínimo 90 minutos
- Conexão superior e inferior para alimentação elétrica e conexão à rede de informática;
- Conexões Ethernet, RS232 e/ou Bluetooth
- Sistema de sorteios aleatórios integrado, programável e com sinalização diferenciada;
- Customização de funcionalidades conforme necessidades e aplicações.
- UPS externa
- Controle Remoto – Trava/destrava porta, quando montado em conjunto com porta giratória
- Controle Remoto de Programação para configuração do portal a distância
- Controle Wireless com tela integrada para visualização e alteração das configurações
- Módulo lateral para conexões elétricas e ethernet
- Barras de LEDs adicionais indicadoras de zonas de detecção
- Software Mettus Net para monitoramento e configuração através de PC
- LEDs de status do equipamento iluminação verde (livre para passagem) e vermelha (aguardar a passagem)
- Rodízios para movimentação
*Os opcionais poderão ser inseridos a qualquer tempo para compor especificações técnicas previamente definidas pelo cliente.
